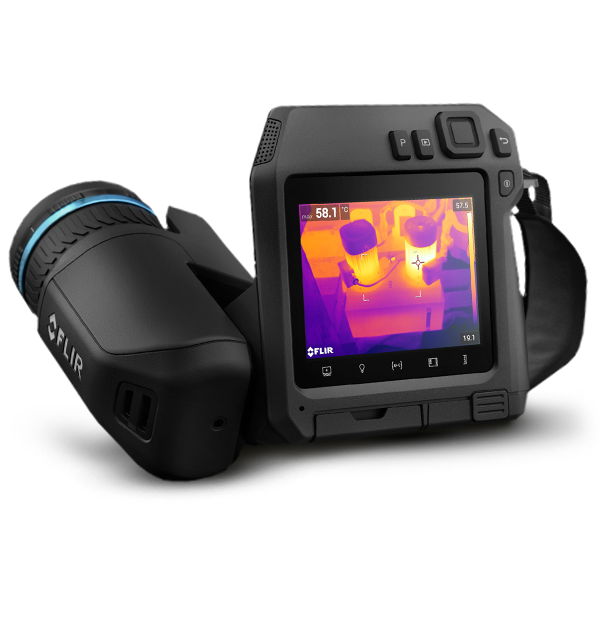

FLIR T560 采用人体工学设计,分辨率高,能快速排查热点、找出隐藏的故障并确认维修结果。这款(640 × 480 [307,200 像素])热像仪配备明亮的 4 英寸液晶显示屏和可 180° 旋转的镜头平台,因此您甚至能在难以触及区域轻松舒适地诊断电气或机械问题。这款相机内置先进的测量工具(如单触式电平/跨度),采用激光辅助自动对焦技术,使您’每次都能记录精确的温度测量值。通过板载 FLIR 检测路线模式,您可以从 FLIR Thermal Studio Pro(带 FLIR Route Creator 插件)中将检测计划下载到您的相机上运行。这些系统综合起来,可以帮助您按照逻辑顺序记录温度数据和图像,加快故障排除和维修的速度。
购买 T560 相机附送 3 个月的 FLIR Thermal Studio Pro 和 FLIR Route Creator 订阅。
[Missing text '/minicart/addedtocart' for 'Chinese (Simplified, China)']
[Missing text '/minicart/shippinginfo' for 'Chinese (Simplified, China)']
分辨率高,操作舒适,性能出色
-
更快速地作出关键决策
激光辅助自动调焦确保您’能获得清晰焦点,从而测得作出快速且可靠的决策所需的精确温度读数。
-
灵活操作,符合人体工学设计
FLIR T560采用的聚光装置可180°旋转,因此您能全天舒适轻松地以任意角度对目标进行成像。
-
提高工作流效率
在FLIR Thermal Studio Pro分析软件中规划巡检路线,然后下载至配备了FLIR Inspection Route(可选)的T560中,以简化测量并更好地管理关键数据。
为您提供专业的 红外数据分析报告
正确的图像分析和报告软件可以极大地改善您的业务,使客户更容易理解问题,并让您对解决问题更有自信。
FLIR Thermal Studio Pro 红外分析和报告软件提供的高级分析和决策支持功能包括丰富的测量工具、批处理、预先规划检测路线的能力以及定制报告模板。
成为Thermal Studio专家
通过红外培训中心的在线培训,学习使用FLIR Thermal Studio Suite软件编辑图像、分析图像并生成自定义报告。该虚拟课程涵盖需要了解的所有内容,包括:
- 如何调整图像参数并优化热对比度
- 如何为图像处理创建批处理功能
- 如何设计新的报告模板
联系销售
想要了解此产品的更多相关信息?
请致电 400-683-1958 咨询FLIR经验丰富的专业人士
技术参数
- 热灵敏度/NETD
- <40 mK, 24° @ 30°C
- 精度
- ±2℃或读数的2%
- 数码相机
- 500万像素,内置LED拍照/视频灯
- 显示屏
- 4英寸,带具有自动旋转功能的640 × 480像素液晶触摸屏
- 存储介质
- 可移动SD卡
成像与光学
- UltraMax(超级放大)功能
- 将像素提高至原来的4倍,在菜单中激活并在FLIR Thermal Studio中处理
- 波长范围
- 7.5 - 14 µm
- 调焦
- 连续,激光测距仪(LDM),单次LDM,单次对比,手动
- 调色板
- 铁红色、灰色、彩虹色、极光色、熔岩色、高对比彩虹色
- 非辐射红外视频流
- H.264或MPEG-4通过WiFi传输 MJPEG通过UVC或WiFi传输
- 辐射红外视频流
- 通过UVC
- 辐射红外视频录制
- 实时辐射视频录制(.csq)
- 光圈数
- 1.3/1.3
- 画中画
- 尺寸可调,可移动
- 激光对准
- 位置自动显示在红外图像上
- 焦距
- 29 mm / 17 mm
- 镜头
- DFOV 双视场镜头 (24°, 14°)
- 镜头识别
- 自动
- 可见光视频流
- 支持
- 可见光视频录制
- 以H.264格式存储至记忆卡
- 可见光图像
- 支持
- 空间分辨率(IFOV)
- 0.4 mrad/像素
- 取景器
- No
- 热灵敏度/NETD
- <40 mK, 24° @ 30°C
- 热像仪软件升级
- 使用USB线或SD卡
- 视场角
- 24°/14°
- 视频灯
- 内置LED灯
- 数码相机
- 500万像素,内置LED拍照/视频灯
- 数码相机镜头视场角(FOV)
- 53° × 41°
- 数字变焦
- 1-8倍连续变焦
- 探测器分辨率
- 640 × 480
- 探测器类型与像素间距
- 非制冷型微测辐射热计,12 µm
- 图像频率
- 30 Hz
- 颜色
- 黑色
- 帧频[全窗口]
- 30 Hz
- 最小焦距
- 15 m / 1.0 m
- 最小焦距(带MSX)
- 5 m / 1.0 m
测量与分析
- 参考温度
- 支持
- 测量功能报警
- 针对选定测量功能执行的声音/可视报警(过高/过低)
- 测量校正
- 支持
- 测量预设
- 无测量,中心点,热点,冷点用户预设值1,用户预设值2
- 测温范围
- -20°C to 120°C ; 0°C to 650°C; 300°C to 1500°C
- 发射率校正
- 支持,0.01至1.0,或从辐射率表的材料清单中选择
- 精度
- ±2℃或读数的2%
- 温差计算
- 支持
- 颜色报警(等温线)
- 以上,以下,区间,冷凝(水分/湿度/露点),隔热
- 自动热点与冷点检测
- 在区域内自动标记最大值/最小值
用户界面
- 触摸屏
- 光学结合PCAP
- 声音
- 可通过内置麦克风(有扬声器)或蓝牙为静态图像或视频添加60秒录音注释
- 显示技术
- IPS
- 显示屏
- 4英寸,带具有自动旋转功能的640 × 480像素液晶触摸屏
- 语言
- 21
电源
- 充电温度
- 0°C to 45°C
- 充电系统
- 直充(交流适配器或12V车载充电器)或双座充电器
- 电池电压
- 3.6 V
- 电池工作时间
- 25°C环境温度以及一般用途时约4小时
- 电池类型
- 锂离子电池,直充或座充
- 电池重量
- 195 g
- 电源管理
- 自动关机与睡眠模式
- 外接电源管理
- 90-260V交流适配器,50/60Hz或12V车载供电(带有标准插头的电缆,可选配)
环境与认证
- 安全性
- EN/UL/CSA/PSE 60950-1
- 保修
- http://www.flir.cn/warranty/
- 存储温度范围
- -40°C to 70°C
- 电磁兼容性(EMC)
- ETSI EN 301 489-1(无线电),ETSI EN 301 489-17,EN 61000-6-2(抗干扰),EN 61000-6-3(抗辐射),FCC 47 CFR第15部分B类(抗辐射)
- 工作温度范围
- -15°C to 50°C
- 三脚架安装
- UNC 1/4"-20
- 湿度(工作及存放)
- IEC 60068-2-30/24小时,95%相对湿度,25–40°C/2次循环
- 无线电频谱
- ETSI EN 300 228, FCC Part 15.249, RSS-247 Issue 2
常规
- 包装
- 带镜头的红外热像仪、2节电池、充电器、硬质便携箱、系索、前镜头盖、电源、打印文档、SD卡(8 GB)、电缆(USB 2.0 A至USB-C型、USB-C型至HDMI、USB-C型至USB-C型) 证书卡: FLIR Thermal Studio Pro (3 个月订阅) + FLIR Route Creator 插件 (3个月订阅)
- 包装尺寸
- 500 × 190 × 370 mm
- 尺寸(长×宽×高)
- 镜头水平方向:140 × 201.3 × 167.3 mm
- 激光指示器
- 2级,0.05–40 m 测量距离的±1%
- 外壳材料
- TPE包胶PCABS,镁合金
- 与FLIR软件兼容
- FLIR Thermal Studio Suite, FLIR Route Creator, FLIR Ignite, FLIR Research Studio, FLIR Atlas SDK
- 重量[含电池]
- 1.4 kg
