FLIR DM286 工业级红外成像数字万用表是寻求安全、准确和高效方式来识别、记录和共享结果的电气检查员的终极工具。利用 IGM（红外引导测量）和 MSX®（多波段动态成像），您可以在接触之前先安全地识别可能存在的危险。这款功能强大的数字万用表可捕获和存储多达 30,000 幅图像和 100 个日志文件，并能够录制红外和可见光视频。可将数据从 DM286 实时传输到您的移动设备。利用 METERLiNK® 应用，快速高效地采集读数、图像和视频，以便进行分析、趋势分析和共享。
- 产品
- 测试和测量产品
- IGM红外成像引导测量技术
- 万用表
- FLIR DM286
[Missing text '/minicart/addedtocart' for 'Chinese (Simplified, China)']
[Missing text '/minicart/gotocart' for 'Chinese (Simplified, China)']
[Missing text '/minicart/shippinginfo' for 'Chinese (Simplified, China)']
-
实现安全、准确和快速的检查
使用 FLIR IGM，无需直接接触即可安全定位潜在的危险问题。MSX 可通过将边缘和轮廓细节嵌入热图像，为您提供高清晰度。
-
为满足全天使用的需要而专门设计
FLIR DM286 配备内置的 LED 照明灯，可在黑暗或光照不足的区域更好地观察，配备两个可充电锂聚合物电池组，可满足一整天的使用需要，且坠落测试等级为 2 米，坚固耐用。
-
卓越的连接性
利用 FLIR METERLiNK 应用，快速高效地采集和比较读数，分析和共享辐射图像和视频，并创建报告。
作业更快速、更智能

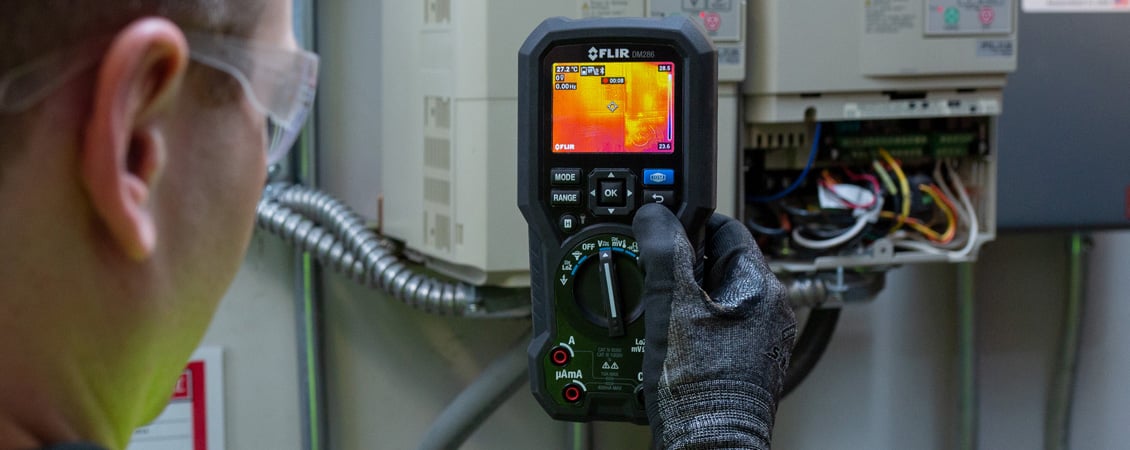

IGM™ 红外成像引导测量技术
将您的测试工具升级为红外成像引导测量 (IGM)。IGM 利用 FLIR Lepton® 传感器，以可见的方式引导您发现隐藏的温度问题，以便您精确了解故障排除的重点。无需猜测，提高效率。通过发现问题和展示解决方案给客户留下深刻印象。
卓越的图像质量
MSX® 图像增强
FLIR DM286 采用 FLIR 独有的多波段动态成像 (MSX) 技术（专利号：CN201380073584.9），将内置可见光相机拍摄的关键细节信息实时添加至整幅红外图像之中。经过完美融合后，得到一幅信息全面，带有可见光图像特性，未加修饰的红外图像，帮助您及时辨识热图像中的问题所在。MSX 技术的作用是实时的，因此您可以立即在热像仪的显示屏上看到效果。

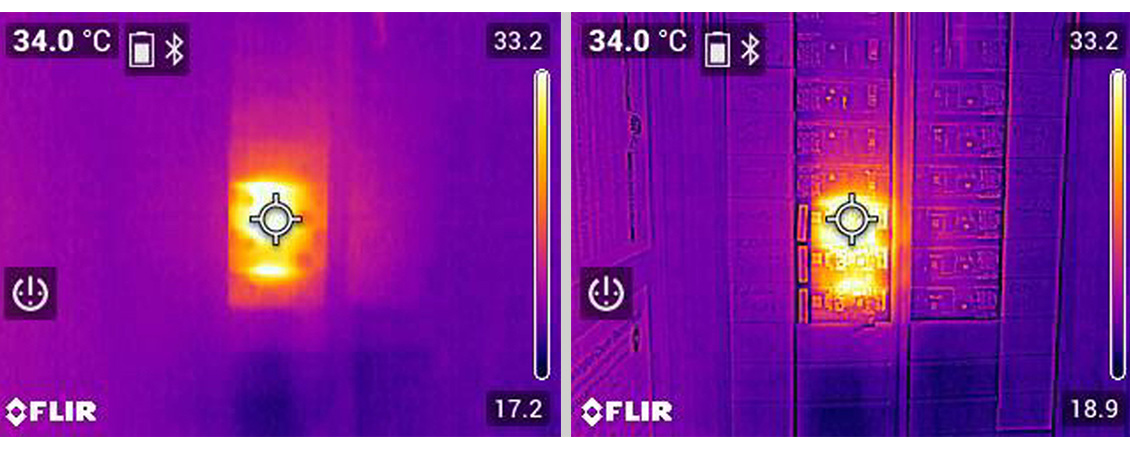

配图从左到右：无 MSX® 和有 MSX®
将检查信息提供给需要的人员
FLIR METERLiNK® 应用
FLIR METERLiNK® 应用让您可以同时监控各种环境和电气状况，并能够同时连接多达七台 FLIR 兼容仪表。METERLiNK 让您可以安全地采集图像，并远程实时监控危险区域。无论您是连接多台 FLIR 钳形表、数字万用表，还是全新的 METERLiNK 应用兼容仪表，您都可以随时关注设施周围的关键读数，并轻松与您的团队分享。
技术参数
- 红外分辨率
- 160 × 120（19,200 像素）
- 显示计数次数
- 6000
- 交流/直流电压
- 1000 V 交流（有效值）±(1.0％＋3) 1000 V 直流 ±(0.09%+3)
- 交流/直流电流（A）
- 10.00 A 交流（有效值）±(1.5%+3) 10.00 A 直流 ±(1.0%+3)
- 连通性
- 蓝牙BLE
成像与光学
- 调焦
- 固定式
- 调色板
- 铁红色、彩虹色、极光色、白热和黑热
- 光谱响应
- 8–14 µm
- 红外分辨率
- 160 × 120（19,200 像素）
- 红外灵敏度
- 150 mK (0.15° C)
- 红外探测器
- FLIR Lepton® 红外探测器
- 可见光分辨率
- 2 MP（1600 × 1200 像素）
- 视场角-可见光
- 71° × 56°
- 视觉焦点和视场角
- 固定焦距，71° × 56° 视场角
- 图像模式
- MSX（多波段动态成像）热图像
单纯的热像仪
单纯的数码相机
- 显示帧频
- 9 Hz
测量与分析
- 变频驱动
- 电压（交流）：1000 V 交流有效值，在 45∽65 Hz 下为 ±(1.3%+4)
- 测量速率
- 每秒3个样本
- 导通性检查阈值
- 10 –100Ω
- 电容
- 10.00 mF ±(4.0%+5)
- 电阻
- 6.000 MΩ ± (0.9%+5)、60.00 MΩ ±(3.0%+5)
- 二极管测试
- 1.500 V ± 0.9%
- 交流/直流低阻抗输入（V）
- 1000 V 交流（有效值）或 1000 V 直流 ±(1.3%+4)
- 交流/直流电流（A）
- 10.00 A 交流（有效值）±(1.5%+3) 10.00 A 直流 ±(1.0%+3)
- 交流/直流电压
- 1000 V 交流（有效值）±(1.0％＋3) 1000 V 直流 ±(0.09%+3)
- 交流/直流电压（mV）
- 交流 600.0 mV ±(1.0％＋3) 直流 600.0 mV ±(0.2%+3)
- 频率计数器
- 100.00 kHz ± (0.1%+5)
- 热灵敏度
- 150 mK (0.15° C)
- 温度K型热电偶
- -40°C 至 400°C DMM ± (1.0% + 3°C) / IGM ± (1.0% + 5°C)
- 温度范围
- –5°C 至 300°C
- 温度分辨率
- 0.1°C
- 温度精度
- 在温度> 25°C时：±3°C 或读数的 ± 3%（以较大者为准），在温度为-10°C 至 25°C 时：±5°C
- 显示计数次数
- 6000
- 校准周期
- 建议每年一次
通讯与数据存储
- 存储
- 每套存储设备 40,000 个读数
- 存储介质
- eMMC 4GB
- 存储图像容量
- 最多 30,000
- 连通性
- 蓝牙BLE
- 视频录制
- 最大时长 50 分钟
文件传输最大时长为 20 秒
- 通信协议
- METERLiNK
- 图像格式
- 辐射测量
用户界面
- 显示屏
- 2.8"
- 显示屏亮度
- 高、中和低
电源
- 电池
- TA04，锂聚合物可充电，3050 mAh。随附两个。
- 电池寿命
- 在 IGM 模式下约 6.5 小时，显示屏设置为中等亮度。
在万用表模式下约 10 小时（中等亮度）
- 非接触式电压检测[NCV]
- 是
- 自动关机
- 对于仪表：设置为“关闭”、2、5 或 10 分钟
仅适用于工作灯：设置为“关闭”、5、15 或 30 分钟
常规
- 尺寸（长 x 宽 x 高）
- 20 cm × 9.6 cm × 5.6 cm
- 配有
- 1 个 DM286 工业级红外热成像数字万用表
1 套 CATIV 600V 测试引线
1 套 CATIV 600V 鳄鱼夹
1 根 Type-A 转 Micro-USB 线（带数据传输功能）
1 个 K 型热电偶（-30 °C 至 260 °C）
1 个软包边便携箱
1 本 FLIR 快速入门指南
1 张 FLIR 保修卡
2 节 TA04 可充电电池
- 扫描模式
- 连续扫描。十字准线和激光指示器瞄准。
- 照明灯
- 1 个 LED 灯
- 重量
- 569 g（约值），不带电池
环境与认证
- IP防护等级
- IP40
- 安全性
- IEC 61010-1 CAT IV - 600 V, CAT III - 1000 V
- 保修
- 10 年有限保修 https://www.flir.cn/testwarranty
- 存储温度和相对湿度[RH]
- -20 °C 至 60 °C，0 –80% RH（不使用电池）
- 电磁兼容性（EMC）
- EN61326-1
- 发射率设置
- 0.10 to 1.00 (default is 0.95); select from four presets or set manually.
- 工作高度
- 2000 m
- 工作温度与湿度
- -10 °C 至 30 °C，<85% RH
30 °C 至 40 °C，<75% RH
40 °C 至 50 °C，<45% RH
- 激光波长
- 640 nm 至 660 nm
- 激光类型
- Class I（红色）
- 激光指示器电源
- ≤0.39 mW
- 抗跌落试验
- 2 m
- 认证
- ETL、FCC、CE、RCM、UKCA、FDA、EN60825、EN50689
- 污染等级
- 2.0
配件
- 软件
- FLIR METERLiNK® 应用
