固定安装式红外热像仪

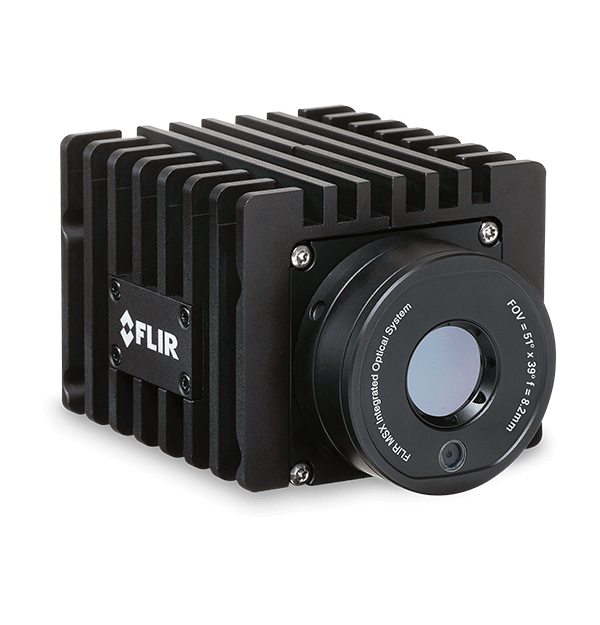

FLIR A50/A70图像流

型号: A50 29° + 图像流配置（标准） 转到支持页面
product image

FLIR A50和A70热像流红外热像仪是如下用户的正确选择：需要基于以太网的热像仪控制能力和图像流，还可以使用自己喜欢的软件应用程序，灵活进行热特性相关的分析和原始数据收集。这些定焦自动相机小巧轻量，可选配Wi-Fi、集成式可视热成像仪、压缩式辐射图像流以及ONVIF S兼容性（仅限高级版），可优化过程控制和品质保证，从而改善产品的产量、质量、产出时间，并降低成本。

Sales Contact 联系销售
  • 改善生产效率与产品质量

    用户可快速获取热特性，高达640×480（307,200像素）分辨率和±2°C精度，从而优化生产设置和产品质量。

  • 无故障整合

    热像仪提供GigE Vision和GenICam接口，能用于控制热像仪和通过以太网将图像视频流数据传输至第三方机器视觉应用程序中。

  • 坚固耐用，安装容易

    IP66级相机轻量，具有M8/12接头，可安装于任何位置 – 具有多种安装选项。


能够比以往任何时候看到的更多

即使是要求最苛刻的数据集，现在也可以利用 FLIR Research Studio 进行全面升级。这款高级、先进的热分析软件提供简化的工作流程，可同时显示、记录和评估多台 FLIR 相机的数据，让操作员能够快速解读和理解关键信息。

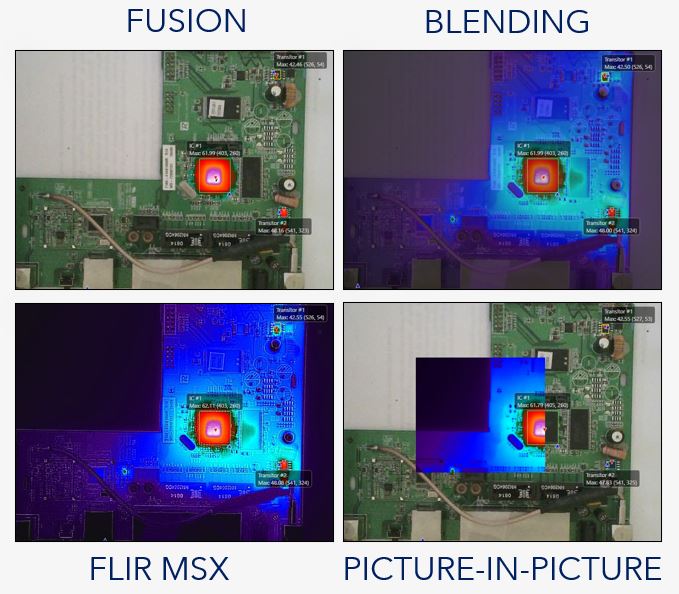

为了获得更明确的数据，FLIR Research Studio 融合了可见光图像和红外数据，可对几乎任何环境进行严格的详细分析。

了解详情

maintenance page_repair.jpg

flir care logo.png     flir protect logo.png

永远不用担心热像仪出现性能问题或缺陷

FLIR CARE 和 FLIR PROTECT 让您的热像仪保持稳健运行。FLIR CARE 通过性能验证和可追溯校准调整，提供高标准的校准服务，确保您的热数据始终准确无误。FLIR PROTECT 延长保修和服务套餐在适用热像仪的出厂保修范围以外提供整整三年保修。FLIR PROTECT 客户还可以获得捆绑的校准服务、额外服务折扣，并可选择快速交付的代用热像仪。

了解详情

联系销售

想要了解此产品的更多相关信息？

请致电 400-683-1958 咨询FLIR经验丰富的专业人士

技术参数
数字输入/输出连接器类型
M12 12针 A码，阳（和外部电源共用）
数字输入
2x 光隔离，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V
数字输出用途
以编程方式设置；故障(NC)
数字输出
3x 光隔离，0–48 V DC，最大350 mA；固态光继电器；1x 专用为故障输出(NC)
编码
GVSP视频流：未压缩 GVSP辐射视频流：线性温度和辐射FLIR
以太网接口
有线，Wi-Fi（可选）
WiFi
选配功能另购。RP-SMA，阴接头
电磁兼容性（EMC）
• ETSI EN 301 489-1（无线电） • ETSI EN 301 489-17（无线电） • EN 61000-4-8（磁场） • FCC 47 CFR第15部分B类（抗辐射，美国） • ISO 13766-1 (EMC - 土方和建筑施工机械） • EN ISO 14982（EMC - 农林机械）
光圈数
1.4
图像频率
30 Hz
热灵敏度/NETD
＜35mK
精度
环境温度为15°C - 35°C以及目标温度高于0°C 的情况下，±2°C 或读数的±2%
报警功能
不适用
报警输出
不适用
通讯与数据存储
RS-232
M8 A码，阳接头
WiFi
选配功能另购。RP-SMA，阴接头
编码
GVSP视频流：未压缩 GVSP辐射视频流：线性温度和辐射FLIR
兼容ONVIF Profile S
没有
数字输出
3x 光隔离，0–48 V DC，最大350 mA；固态光继电器；1x 专用为故障输出(NC)
数字输出用途
以编程方式设置；故障(NC)
数字输入
2x 光隔离，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V
数字输入/输出绝缘电压
500 VRMS
数字输入/输出连接器类型
M12 12针 A码，阳（和外部电源共用）
数字输入用途
NUC；NUC禁用；图像TAG（开始、停止、通用）；图像流控制（acc. SFNC 2.3）： • 单帧（在触发器上） • 多帧（在触发器上） • 持续
图像存储
不适用
以太网
用于控制、结果、图像以及电源
以太网标准
IEEE 802.3
以太网电源
以太网供电，PoE IEEE 802.3af class 3供电标准
以太网接口
有线，Wi-Fi（可选）
以太网类型
1000 Mbps
以太网连接器类型
M12 8针 X码，阴；RP-SMA，阴
以太网通信
• GigE Vision版本 1.2 • 兼容客户端API GenICam • 基于TCP/IP套接字，FLIR专有
以太网协议
• IEEE 1588 • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp（服务器），FTP（客户端）, SMTP, DHCP, MDNS（卓越），uPnP, GVSP, GVCP
组播
是
成像与光学
MSX
是，随附于可见光相机选项
波长范围
7.5–14 µm
调焦
固定，可用随附工具调整
叠加
不含
读出
无测量值读出，仅限流式视频
对比增强
FSX® /直方图均衡化（仅限IR）
辐射红外视频流
GigE Vision
光圈数
1.4
红外分辨率
464 × 348
焦距
14.3 mm
焦平面阵列（FPA）
非制冷型微测辐射热计
可见光相机
可选附件
热灵敏度/NETD
＜35mK
视场角（FOV）
29° × 22°
视频流
GVSP (GigE Vision)协议
视频流分辨率
RTSP视频流：640 × 480像素 GVSP辐射视频流：464 × 348像素
探测器像素间距
17 µm
图像频率
30 Hz
最小焦距
0.25 m
测量与分析
报警功能
不适用
报警输出
不适用
测量工具
不适用
测量校正
不适用
测量预设
不适用
测温范围
–20 至 175°C 175 至 1000°C
大气传递校正
基于距离、大气温度 及相对湿度的输入值
精度
环境温度为15°C - 35°C以及目标温度高于0°C 的情况下，±2°C 或读数的±2%
自动热点与冷点检测
不适用
常规
尺寸（长×宽×高）
107 × 67 × 57 mm
底座安装
4 x M2.5 直入相机或4x 10-32 UNF直达底部冷却板
外壳材料
铝
重量
519g ，不含底部冷却板
环境与认证
电磁兼容性（EMC）
• ETSI EN 301 489-1（无线电） • ETSI EN 301 489-17（无线电） • EN 61000-4-8（磁场） • FCC 47 CFR第15部分B类（抗辐射，美国） • ISO 13766-1 (EMC - 土方和建筑施工机械） • EN ISO 14982（EMC - 农林机械）
封装
IEC 60529和IP66
工作温度范围
–20 至 50°C 在温度高于40°C情况下需要底部冷却板。 最大内部温度传感器：70°C
抗振动
• IEC 60068-2-6, 0.15 mm（10–58 Hz）和2 g（58–500 Hz），正弦曲线 • IEC 61373 Cat 1（铁路）
抗撞击
IEC 60068-2-27, 25 g
耐腐蚀性
• ISO 12944 C4 G 或 H • EN60068-2-11
三脚架安装
4 x M2.5 直入相机或4x 10-32 UNF直达底部冷却板
湿度（工作及存放）
IEC 60068-2-30/24 小时，95% 相对湿度，25–40°C /2 次循环 EN60068-2-38
无线电频谱
• FCC 47 CFR第15部C类（2.4 GHz带宽，美国） • FCC 47 CFR第15部C类（5 GHz带宽，美国） • RSS-247（2.4 GHz和5 GHz带宽，加拿大） • ETSI EN 300 328 V2.1.1（2.4 GHz带宽，欧盟） • ETSI EN 301 893 V2.1.1（5 GHz带宽，欧盟）
电源
电源连接
M12 12针 A码，阳（与数字量输入/输出共用）
功耗
• 7.5 W（通常为24 V DC） • 7.8 W（通常为48 V DC） • 8.1 W（通常为48 V PoE）
外部电压
容许范围18–56 V DC
外接电源管理
24/48 V DC 最大8 W
用户界面
网络接口
是
相关内容
配件
三脚架适配器
相关文档
出口限制

出口限制

本页所载信息涉及的产品可能受《国际武器贸易条例》(ITAR)（22 C.F.R. 第 120-130 条）或《出口管制条例》(EAR)（15 C.F.R. 第 730-774 条）约束，具体取决于最终产品的规格；司法管辖权和分类将应要求提供。
